网络远程电子开关

一、系统简介

网络远程电子开关是一种智能化的电子开关，具备TCP/IP网络通信能力，能通过计算机网络实现对远程外接电器设备的开与关、启动与停止的功能，从而可方便快捷地通过上位机（例如电脑、ipad等）对远程的各种电器设备实现智能化和集中式的开关管理。

二、系统组成

网络远程电子开关系统由上位机软件和终端硬件设备两部分组成。

1、上位机软件：PC端软件或ipad端软件，可定制开发。上位机软件是人机交互的执行体，命令的执行与设备开关状态的信息查询都通过上位机软件来完成，直观、便捷、高效。

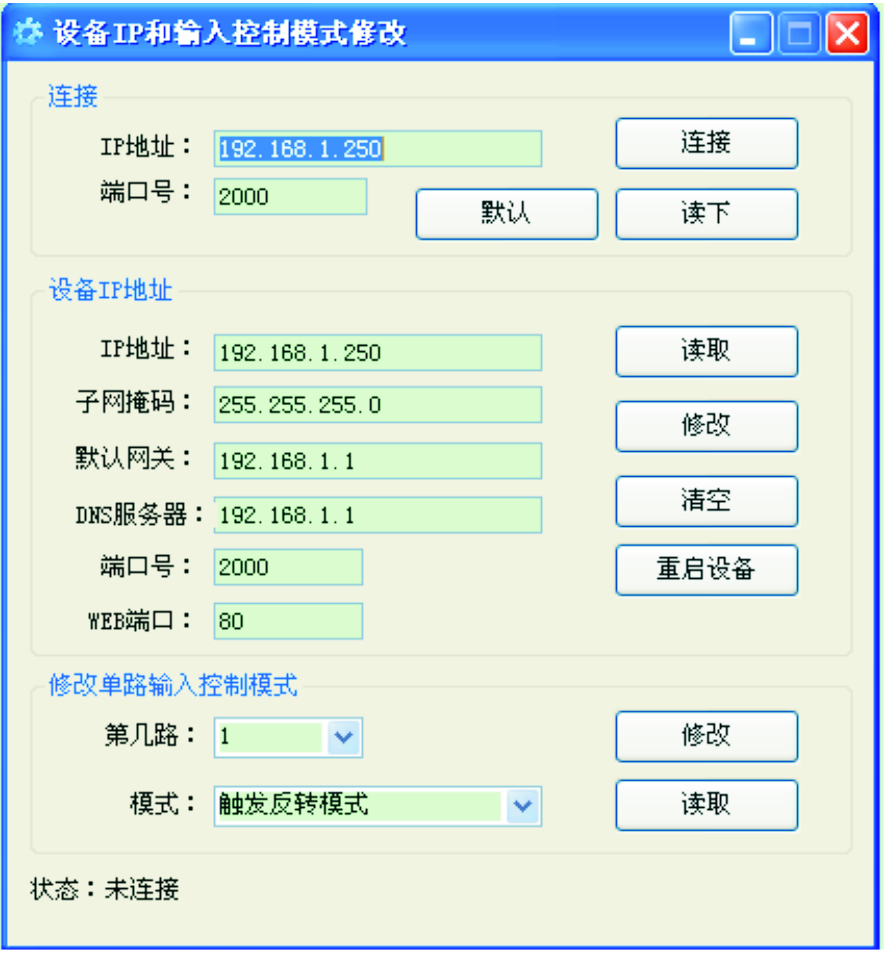

图1，网络参数设置、终端设备控制模式设置界面

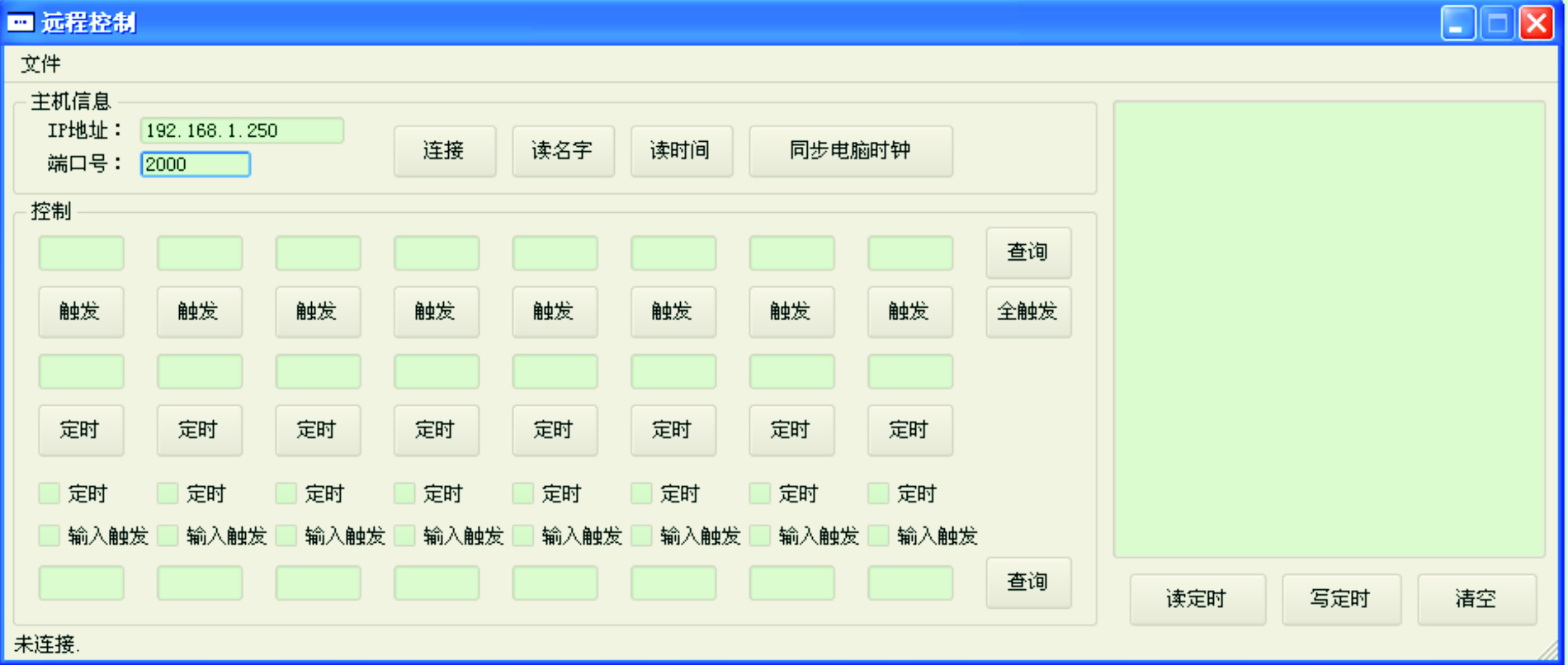

图2，终端设备开关管理与信息查询界面

终端硬件设备性能参数：

• a、单个终端硬件设备具备16路继电器电子开关，单路开关具有交流电220V/10A，2200瓦的承受力，满足大部分电器设备的应用。同时也可外接更大功率的继电器电子开关，实现大功率电器设备的控制要求。
• b、终端硬件设备具有级联功能，若单个硬件终端16路开关不能满足实际应用，可级联至32路。
• c、具有TCP/IP网络接口，通过计算机网络来实现远程控制的目的，有效通信距离为整个局域网内。♦d、具有RS232串口接口，在不具备计算机网络的情况下可通过串口实现远程开关控制的功能，有效通信距离为8到10米。
• e、具有RS485串口接口，在不具备计算机网络及具有强干扰的应用场合下，可通过RS485接口实现远程开关控制的功能，有效通信距离达50米。
• f、终端硬件具有防浪涌抗干扰能力，最大限度地保证系统的稳定性。

网络远程电子开关由于具有TCP/IP网络通信能力，可以通过路由器简易地搭建一个局域网，方便快捷地实现远程开关控制的功能。网络远程电子开关系统的网络拓扑如下图所示：

四、应用范围

网络远程电子开关适用于家居家电、酒店宾馆、展厅展馆、商场厂房、娱乐办公、工控设备、机站机房等的电气设备的远程开关控制，实现智能式管理和集中式管理的功能。
